Как установить рольставни с электроприводом видео

Как установить рольставни своими руками

Установка рольставней — поэтапный процесс, где каждому этапу предъявляются определенные требования, от соблюдения которых зависит качество монтажных работ. Здесь нет мелочей. Любое нарушение технологии монтажа неизбежно приведет к снижению защитных характеристик рольставней и рольворот, а также негативно отразится на сроке службы и внешнем виде конструкции.

В этой статье мы расскажем: как собрать рольставни, что для этого потребуется, какие есть нюансы.

Как установить рольставни с электроприводом видео

Только 10 дней! Успейте приобрести рольставни по выгодным условиям от производителя!

Ремонт и сервис

Новости и статьи

Поздравляем Вас с Днем Победы!

Произведены миллионные ворота в ГК «Алютех»

С праздником 8 марта!

Компании Алюмаркет 22 года

Поздравляем с наступающим Новым 2021 годом!

Безусловно, после приобретения рольставней возникает вопрос о том, как правильно их установить. Поэтому многие сразу же отправляются на поиски соответствующих инструкций и пошаговых схем в сеть. Но зачастую попадаются или же слишком сложные видео или их вовсе нет. В связи с этим, вашему вниманию предоставляется специальное пособие, которое изложено в форме видеоролика. Благодаря подробно описанной в нем процедуре установки, можно без проблем вмонтировать рольставни. Также, вы узнаете о том, что для процесса установки понадобится участие одного слесаря электромонтажника и двух слесарей монтажников.

Обучающий видеоролик создан на основе нашего опыта и знаний и может использоваться в качестве руководства при обучении и работе технического персонала.

Рекомендуемая численность монтажной бригады – 3 человека:
слесарь-электромонтажник – один человек,
слесарь-монтажник – два человека.
В определённых условиях возможен монтаж силами двух рабочих.
Для монтажа рольставен Alutech вам понадобится:

  • электроперфоратор и набор сверл и буров для сверления отверстий – 2 штуки;
  • шуруповерт аккумуляторный для сборки и крепления конструкций в проеме;
  • клепальный пистолет для сборки короба;
  • уровень строительный брусковый 1,5 метра для проверки горизонтальных и вертикальных плоскостей;
  • молоток слесарный для забивания дюбелей;
  • отвёртка электрическая индикаторная;
  • рулетка 5 метров для проверки размеров проема и подготовленности его к монтажу;
  • маркер для нанесения разметки;

набор индивидуальной защиты:

  1. перчатки;
  2. очки защитные;
  3. каска строительная.

Крепежные изделия для крепления элементов ролет к несущим конструкциям проема подбираются исходя из материала поверхности, на которую будут монтироваться ролеты.

Виды монтажа:

Выделяют два основных вида монтажа ролет:

Встроенный: основная особенность этого вида монтажа – скрытая установка коробов в фасад здания в предварительно подготовленный проем перед окном или дверью. Планируется на этапе проектирования или реконструкции здания.

Накладной: могут использоваться как в уже построенных зданиях, так и на новых объектах в процессе строительства. Ролеты при таком монтаже могут быть установлены на оконные и дверные проемы снаружи или внутри помещений.


Подготовка обрамления проема:


Проверка комплектности

Перед началом выполнения работ необходимо распаковать изделие и проверить комплектность. В один комплект должны входить:

  • Короб защитный в сборе с крышками и валом – 1 шт.
  • Роллетное полотно в сборе – 1 шт.
  • Направляющие шины – 2 шт.
  • Нижнее обрамление проема.
  • Комплектация – один набор.


Подготовка направляющих шин к монтажу:

Первый этап выполнения работ заключается в подготовке направляющих шин к монтажу. Для этого необходимо:

Разметить и сверлить отверстия диаметром 8 мм в направляющих шинах через 2 стенки.

Нижнее и верхнее отверстия выполнить на расстоянии 100-150 мм от обрезов шины.

Остальные отверстия равномерно располагать по длине шины с шагом 450-500 мм.

Отверстия на лицевой поверхности направляющей шины сверлить диаметров 11,8 мм для заглушки ПП-12, или диаметром 13,8 мм для заглушки ПП-14.

Читать еще:  Как установить иконки домов в самп


Подготовка защитного короба:

Просверлить отверстия в краю передней панели диаметром 4,2 мм.

Разметить и просверлить совместно отверстия диаметром 8 мм в отбортовках крышек из задней панели короба для крепления короба к обрамлению проема. Для 180 и 205 коробов сверлить по 2 отверстия в задней отбортовке каждой крышки, для меньших коробов достаточно одного отверстия.

Разметить и сверлить совместно отверстия необходимого размера в задней отбортовке крышки и коробе для вывода элементов привода.

Сборка каркаса ролеты:

Соберите каркас ролеты, короб в сборе с боковыми крышками и направляющими шинами. В случае отсутствия на направляющих шинах отогнутых отбортовок установить в каждой крышке направляющее устройство, что обеспечивает плавный заход полотна в короб;

Установите каркас на обрамление проема; направляющие шины выставить строго вертикально, защитный короб горизонтально, а всю конструкцию – симметрично относительно проема. Короб и направляющие шины должны прилегать к обрамлению проема по всей длине; допускаются местные зазоры не более 5мм. Разность длин диагоналей, замеренной по крайним точкам направляющих шин, не должна быть более 2 мм.

Разметьте расположения отверстия в стене для вывода элементов управления и крепежных элементов. Снимите каркас ролеты с места монтажа.

Монтаж элементов управления:

Сверлите отверстие в стене для вывода элементов управления: для вывода кардана отверстие диаметром 14 мм.

Монтаж готовых рольставен:

Сверлите отверстия под установку дюбелей диаметром 8 мм в обрамлении проема по готовым отверстиям в шинах и коробе.

Во избежание повреждения элементов ролеты сверлильным патроном следует пользоваться удлинёнными сверлами или бурами по бетону.

При установке ролеты на металлические конструкции сверлите отверстия необходимого диаметра под саморезы или винты.

Закрепите каркас ролеты при помощи крепежа, осуществляя периодический контроль правильности установки при помощи строительного уровня.

Установить и закрепить элементы управления приводом диаметром 8 мм для крепления карданно-вороткового привода, установите на валу дистанционные кольца с шагом 400-500 мм. ВНИМАНИЕ: вал не сверлить.

Установите ручной ригель с обеих сторон концевого профиля. Далее ролетное полотно необходимо завести над валом привода со стороны задней панели короба и установить в направляющие шины. Во избежание повреждения покрытия полотна вал привода необходимо обернуть мягким прокладочным материалом.

Собрать ролетное полотно с тяговыми пружинами и закрепить их к валу привода. Тяговые пружины заправить в продольные перфорационные отверстия вала. Шаг – 400-500 мм.

При использовании воронкового привода фиксацию тяговых элементов проводить после установки конечного положения ограничителя редуктора в упор при движении полотна вниз.

Установите крышку защитного короба в пас короба и прикрепите ее заклепками.

После завершения монтажных работ заделайте монтажные зазоры, очистите загрязненные участки изделия. Технологические отверстия закрываются декоративными заглушками.

Установить стопоры, ограничивающие высоту подъема полотна, предварительно просверлив сквозные отверстия в кольцевом профиле полотна. Сверление отверстий производится на расстоянии 50-100 мм от направляющих шин. Данная операция не выполняется при комплектации ролеты электроприводом без НХК.

Проверьте работоспособность ролеты многократным выполнением цикла подъема и опускания полотна с фиксированной остановкой полотна в крайнем верхнем, промежуточном и крайнем нижнем положении.

Представителем организации, ответственной за монтаж изделия, производится полная демонстрация функциональной работоспособности ролеты заказчику. В паспорте заполняется раздел «свидетельство о монтаже», в котором расписывается заказчик и проставляется печать организации, выполняющей монтаж. Теперь установка рольставен завершена: изделие готово к эксплуатации.

Такая установка роллет предусмотрена как на оконных, так и на дверных проемах.
Далее в видео подробно раскрывается процесс подготовки обрамления проема, который должен иметь прямоугольную или другую согласованную с заказчиком или монтажником форму. Следом за этим этапом идет следующий – проверка комплектности. Она осуществляется посредством изучения самого изделия, а также отдельных комплектующих, которые к нему прилагаются. Затем идет подготовка направляющих шин к монтажу.

Читать еще:  Как правильно настроить акустику домашний кинотеатр

Видеоролик описывает тот факт, что установка рольставен бывает двух видов:
1) встроенная (так как осуществляется скрытая установка в фасад здания короба и при этом не нужно приобретать декоративные уголки-заглушки);
2) накладная (может применяться как уже в построенных зданиях, так и в процессе строительства на новых объектах).

Кроме этого, монтаж рольставни предусматривает ещё несколько других этапов, которые также подробно описаны в нижеприведенном видеоролике. Поэтому посмотрев его, у монтажника не должно возникнуть каких-либо вопросов, ведь пособие является достаточно понятным и простым для восприятия.

Волоколамское шоссе 116
офис 409 ( Схема проезда )

Виды рольставней

  1. Рольставни с ленточным управлением. Такие конструкции имеют небольшие размеры и малый вес, не превышающий 15 кг и очень удобны для установки на небольшие участки. Например, рольставни для шкафа применяют именно такого типа. Также они используются для защиты окон, канализационного блока в туалете, в ванной комнате. Основное преимущество таких роллет, это их цена.
  2. Рольставни с инерционной пружиной. Имеют большие габариты, чем первый тип, а их вес достигает 55 кг. Они управляются путем оттягивания пружины и фиксируются с помощью нижнего замка и боковыми задвижками. При использовании таких конструкций существует возможность вывода управления через стену.
  3. Рольставни с кардан редуктором. В основе работы этого механизма лежит карданная передача. Такие роллеты могут закрываться как верхними, так и нижними замками. При их использовании, управление происходит через стену, путем вращения ворота. Основное преимущество таких рольставней — возможность установки на любой профиль, низкая цена и достаточно небольшой вес.
  4. Роллеты с управлением трос-редуктором. Управление такими жалюзи производится простыми механизмами и может производиться, в том числе, через стену. Вес этих конструкций не превышает 55 кг. Их можно устанавливать на любой профиль, а монтаж производится на проем любой ширины. Закрываются такие роллеты ригельным замком и боковыми задвижками и используются, чаще всего, как рольставни на окна.
  5. Рольставни с электроприводом. Мощные конструкции с двигателем, который может поднимать роллеты весом до 150 кг. При закрытии-открытии они работают бесшумно, и существует возможность управлять ими дистанционно. Рольставни могут устанавливаться на любой профиль. Цена таких механизмов выше, чем у предыдущих видов.

На фото установка рольставней на окна

Выбор крепежных материалов

Необходимо определиться с тем, как будут крепиться рольставни на окна: установка тех или иных креплений зависит от того, из чего сделан оконных или дверной проём.

Если проём состоит из материалов без полостей (монолитный кирпич, бетон или природный камень), то наилучшим креплением будут пластмассовые дюбели с вворачиваемым шурупом или гвоздевым винтом, а также распорные анкеры из стали.

Установка рольставней своими руками

Глубина проникновения крепления в стены должна составлять не меньше 3 см. Если проём сделан из материалов с внутренними пустотами, лучше всего применять стальные распорные анкеры. Глубина анкеровки не меньше 6,5 см.

Крепление к металлическим конструкциям выполняется с помощью винтов-саморезов. К деревянным конструкциям – с помощью шурупов или сквозных стяжных шпилек.

Для крепления лучше всего использовать саморезы с прессшайбой

Элементы управления рольставен крепятся дюбелями из пластмассы с шурупами или гвоздевыми винтами. Для герметизации щелей применяется пенополиуретановая пена, а также герметик на силиконовой или акриловой основе.

Внимательно читайте аннотацию к герметику – он должен подходить к граничащим с ним материалам. От правильности подбора соединительных элементов зависит весь монтаж рольставней: инструкция к ним также может включать в себя важные рекомендации.

Читать еще:  Как настроить всплывающие уведомления в яндекс браузере

Умные решения

Всего одним кликом можно закрыть или открыть все рольставни в доме. Специальные таймеры позволят настроить режим автоматического подъема-опускания рольставней.

широкий ассортимент устройств управления — от обычных выключателей и пультов-брелоков до программируемых таймеров

оформление автоматических рольставней подбирается для каждого объекта индивидуально

Автоматическое управление является комфортным для всех членов семьи. Достаточно нажать на кнопку пульта или выключателя, чтобы привести в движение роллетное полотно.

Система аварийного ручного подъема исключает риск остаться заблокированным в доме при отключении электроэнергии.

конструкции премиум-качества для эксклюзивных дизайнерских экстерьеров

конструкции премиум-качества для эксклюзивных дизайнерских экстерьеров

специализированные решения для объектов с высокими требованиями к безопасности

специализированные решения для объектов с высокими требованиями к безопасности

доступное решение с базовыми функциями защиты

доступное решение с базовыми функциями защиты

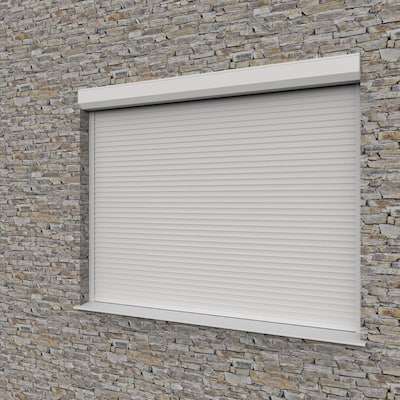

цвет: бежевый 1800х1800 мм с автоматическим управлением, встроенный монтаж, защитный короб 45°

цвет: антрацит 1700х2200 мм с автоматическим управлением, встроенный монтаж, защитный короб 45°

цвет: антрацит 2200х2300 мм с автоматическим управлением, встроенный монтаж, защитный короб 45°

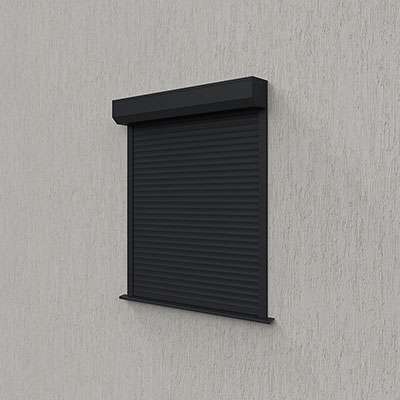

цвет: антрацит, 1200х1400 мм с автоматическим управлением, накладной монтаж, защитный короб 45°

цвет: серый, 1100×1400 мм с автоматическим управлением, накладной монтаж, защитный короб 45°

цвет: белый, 3000х2300 мм с автоматическим управлением, встроенный монтаж, защитный короб 45°

Окончание работ по монтажу рольставен

Обязательно проверьте, корректно ли работают роллеты. Если вас все устраивает, установите крышку короба и закрепите ее саморезами.

Чтобы повысить надежность рольставен, рекомендуется после окончания монтажа рассверлить головки всех выступающих саморезов: таким образом удастся гарантировать, что злоумышленники не смогут их открутить. Альтернативный вариант — залить силиконовым герметиком шлицы.

На все технологические отверстия надеваются заглушки. Монтажные зазоры заделываются, а роллеты протираются мягкой тряпочкой. При желании можно использовать неабразивные моющие средства.

Советы по выбору рольставен

Итак, выбираем рольставни. Если вы выбираете рольствни, чтобы защитить окна от неблагоприятной погоды или шума, тогда ваш вариант – рольставни тип профиля – неперфорированный алюминиевый с мягким наполнением. А если основная характеристика – безопасность и защита от проникновения недоброжелателей, тогда совет – смотрите на показатели защиты. Производитель указывает их буквой P:

Р1 – шумоизоляция, защита от пыли, ветра, солнечного нагрева помещения;

Р2 – шумоизоляция, защита от пыли, ветра, солнечного нагрева помещения, рекомендовано на площадях до 16 кв. м.;

Р3 – шумоизоляция, защита от пыли, ветра, солнечного нагрева помещения, выдержат натиск грабителя 20 минут.

Р4 – выдержат натиск грабителя 25 минут;

Р5 – выдержат натиск грабителя 35 минут;

Р6 – выдержат натиск грабителя 50 минут;

Р7 – выдержат натиск грабителя всегда.

Определитесь с типом управления. Самым удобным считается пружинно – инерционный привод. Он идеально подходит для конструкций весом до 100 кг. Благодаря действию пружины в коробе, даже очень тяжелую роллету легко открыть – сматывается практически сама, вы только поддерживаете.

Для роллетный конструкций весом до 15 кг подойдет ленточный привод. Шнуровой привод оптимален для роллет до 20 кг.

Если в помещении большое количество окон и на все вы планирует установить роллеты, то в данном случае уместно автоматизировать систему открывания и закрывания рольставен. Вам нужна конструкция с электроприводом.

Надеемся, что этот материал помог вам ответить на вопрос – «какие рольставни выбрать». Если у вас остались вопросы- вы всегда можете задать их нашим специалистам. Телефон: (383) 285-50-41
