Что такое ip камера для дома как подключить

Подключение IP-камер

  • ВКонтакте
  • Facebook
  • ok
  • Twitter
  • YouTube
  • Instagram
  • Яндекс.Дзен
  • TikTok

В наши дни люди все чаще устанавливают камеры видеонаблюдения в частных домах. В одной из наших статей, «Установка видеонаблюдения», мы уже рассказывали о том, как подключить систему с помощью аналоговых камер. Сегодня же мы рассмотрим, как подключить IP-камеру, используя технологию РоЕ. Данная технология предусматривает использование кабеля «витая пара» и позволяет передавать информацию (видеопоток) и питание по одному кабелю. В этом случае подключение IP-камеры к регистратору осуществляется с помощью РоЕ-коммутатора.

Итак, перед тем как приступить к монтажу системы видеонаблюдения, необходимо подготовить проект, согласно которому будет производиться наборка оборудования и установка IP-видеонаблюдения. Такой проект можно заказать в специальной организации или самостоятельно определить будущую архитектуру системы. Для создания видеонаблюдения за участком рекомендуется устанавливать по две стеновые камеры высокого разрешения на каждой стороне для более широкого обзора.

Для установки нам понадобится следующее оборудование:

• 3х жильный силовой кабель сечением 1,5 мм2 (например, кабель ВВГнг(A) 3х1,5-0,66, производимый по ТУ 16-705.499-2010);
• монтажные провода ПуГВ с изоляцией черного, синего и желто-зеленого цветов;
• четырехпарный кабель UTP для наружной прокладки (например, кабель SUPRLAN LONG ETHERNET U/UTP CAT.5E 4x2x0,64 CU PE OUTDOOR);
• IP-камеры с поддержкой РоЕ уличного исполнения с кронштейнами;
• сетевой видеорегистратор и жесткий диск на 1 терабайт или более для записи информации с камер;
• PoE коммутатор;
• источник бесперебойного питания (ИБП) для стабильной работы видеокамер;
• коннекторы RJ-45 по 2 штуки для каждой видеокамеры;
• распределительные коробки со степенью защиты IP55 и выше (для эксплуатации на улице);
• разрядник класса I+II для защиты оборудования во время грозы;
• силовые розетки.

Необходимо отметить, что при формировании системы следует обратить внимание на совместимость всех ее компонентов.

Также напоминаем, что выполнять электромонтажные работы следует с полным соблюдением техники безопасности.

Подключение оборудования в щите видеонаблюдения

В заранее подготовленной штробе к шкафу видеонаблюдения прокладываем трехжильный кабель ВВГнг(A). После прокладки и фиксации кабеля производим в силовом щите его подключение в следующей последовательности:

• жилу с изоляцией белого (серого) цвета подключаем к свободной клемме автоматического выключателя;
• жилу с изоляцией синего цвета – к нулевой шине;
• желто-зеленую жилу — к свободной клемме шины заземления.

В щите видеонаблюдения на din-рейку устанавливаем автоматический выключатель, разрядник и силовые розетки для подключения различного оборудования. Также в щите монтируем источник бесперебойного питания, видеорегистратор с установленным в нем жестким диском и РоЕ-коммутатор.

Далее приступаем к подключениям. Конец кабеля ВВГнг(A) 3×1,5 подключаем по следующей схеме:

• жилу белого (серого) цвета – с клеммой «1» автоматического выключателя;
• синюю жилу – с клеммой «3» автоматического выключателя;
• желто-зеленую жилу – со свободной клеммой шины заземления.

После этого выполняем подключение разрядника. Отрезаем необходимую длину трех проводов ПуГВ с изоляцией черного, синего и желто-зеленого цветов. Концы проводов зачищаем, оконцовываем и производим подключение.

• Один конец провода черного цвета соединяем с клеммой «2» автоматического выключателя (АВ), а второй – с клеммой «L» разрядника.
• Провод синего цвета соединяем с клеммой «4» АВ и с клеммой «N» разрядника.
• Концы желто-зеленого провода — со свободной клеммой шины заземления и клеммой «PE» разрядника.

Аналогичным образом отмеряем провода для подключения первой розетки. Зачищаем, опрессовываем и соединяем согласно следующей схеме:

• Один конец провода черного цвета подключаем к клемме «2» АВ, а второй конец — к левой клемме розетки
• Концы провода синего цвета — к клемме «4» АВ и правой клемме розетки
• Желто-зеленый провод — к свободной клемме шины заземления и клемме «PE» розетки.

Читать еще:  Всегда как дома теле2 как подключить

Последующие розетки подключаются при помощи перемычек. Источник бесперебойного питания можно подключать к любой розетке.

Закрепляем блоки питания РоЕ-коммутатора и сетевого видеорегистратора и подключаем их через источник бесперебойного питания.

Схема подключения IP-камер

После сборки и подключения в щите видеонаблюдения приступаем к прокладке кабеля «витая пара» к местам, где предполагается установка IP-камер. В помещении прокладку необходимо осуществлять в гофротрубе, а на улице — по стене на уровне потолка первого этажа.

Выполнив прокладку кабеля до распределительной коробки, производим зачистку оболочки примерно на 2-3 см. Пары распрямляем и выставляем жилы в необходимом порядке в соответствии со схемой T-568B. Согласно данной схеме, цвета выставляются слева направо: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Далее жилы вставляем в коннектор до упора, придерживая его пластиковым фиксатором от себя вниз. Вставляем коннектор в разъем кримпера и обжимаем.

После этого выполняется установка IP-камеры видеонаблюдения, а провода заводятся через отверстие второго сальника в распределительную коробку. Соединяем в ней коннектор RJ45 с соответствующим разъемом видеокамеры.

Обратите внимание, что IP-видеонаблюдение с использованием PoE-технологии (коммутатор и видеокамеры) обеспечивает передачу информации и питания через одну «витую пару», при этом подключение второго провода камеры (питания), если таковой есть, производить не нужно.

Выполнив подключение, закрываем коробку. Прокладка кабелей и подключение других видеокамер по периметру дома производится по той же схеме.

После подключения системы видеонаблюдения снаружи возвращаемся к щиту видеонаблюдения. В нем так же зачищаем UTP-кабель, распрямляем пары и выставляем жилы по схеме T-568B. Жилы вставляем в коннектор до упора, придерживая его пластиковым фиксатором от себя вниз, вставляем в разъем кримпера и обжимаем. Далее обжатый кабель подключаем к PoE-коммутатору. Все остальные кабели подключаем аналогичным образом.

Приступаем к коммутации видеорегистратора к PoE-коммутатору. Для этого отрезаем необходимую длину кабеля «витая пара», зачищаем его с обеих сторон, выставляем жилы согласно схеме T-568B и подключаем коннекторы RJ-45.

В завершении производим настройку видеокамер, а также их подключение к роутеру или монитору.

Таким образом, мы выполнили подключение системы. Также вы можете посмотреть наше видео, в котором подробно показано, как осуществить монтаж IP-видеонаблюдения.

IP-камера с Wi-Fi для дома: все об устройствах

Мы расскажем, насколько полезными может быть современные IP-камера с Wi-Fi и как подбирать это оборудование.

С помощью технических новинок можно значительно облегчить себе жизнь. Покупка одной или нескольких современных IP-камер с Wi-Fi для дома позволит не волноваться о том, что происходит в помещении во время вашего отсутствия.

Устройства стали намного популярнее привычных аналоговых видеокамер, так как имеют ряд полезных отличий.

  • Удобны в использовании.
  • Фиксируют данные в цифровом формате, что повышает их качество.
  • Не требуют постоянного подключения к компьютеру.
  • Все, что нужно для работы устройства, – качественный интернет. Если вы не знаете, какой тариф выбрать, можете обратиться к нашим менеджерам, и они подберут наиболее подходящий.

В каких случаях вам может понадобиться «умная» камера? Наиболее часто ее покупают для наблюдения за домом во время отсутствия. Это важно, если вы нанимаете персонал для уборки, присмотра за детьми или пожилыми людьми. В любой момент вы сможете вести наблюдение за качеством выполняемой работы. Также это полезно в случае, если вы оставляете детей одних дома. Все их действия будут под вашим родительским контролем.

Не менее важно использование камеры для охраны дома. Она реагирует на любые движения и автоматические производит запись происходящего и подает сигнал на ваш смартфон.

2. Подключение ip камеры Hikvision

Схема подключения ip камеры к Роутеру

Читать еще:  Как подключить сабвуфер kicx icq 300ba дома
Схема подключения ip камеры с блоком питанияСхема подключения ip камеры с PoE инжектором

Программы для телефона «IP-камера»

Существует большое количество приложений, которые помогают использовать мобильный телефон для контроля всего, что фиксирует камера видеонаблюдения. Такие утилиты различаются по своим возможностям, опциям и дополнительным функциям.

Разработчик Ubiquiti Networks предлагает профессиональное предложение, которое называется UniFi Video. Этот инструмент позволяет качественно провести организацию мобильной системы слежения. Помимо компьютерных операционных систем, данная утилита поддерживает и мобильные прошивки – Android и iOS.

Когда процесс настройки подойдёт к завершению, можно будет добавить в приложение все IP-адреса нужных видеокамер. После этого владельцу софта откроются следующие опции:

  • корректировка съёмочного режима;
  • показ параметров видеотрансляции;
  • настройка изображения;
  • переключение между всеми камерами;
  • технология Pan-tilt-zoom, которая обеспечивает возможность поворота;
  • звуковое управление.

Приложение UniFi отличается качественной работой без серьёзных перебоев, а также обширными возможностями для настроек и управления. В связи с тем, то для работы обязательно понадобится NVR, представляющий собой специальный интернет-регистратор, то использовать это приложение будет возможно в условиях офиса или загородного дома.

Сетевой видеорегистратор позволяет подключить к себе до полусотни различных камер видеонаблюдения. В случае, когда устройств в сети будет одно или пара, рекомендуется организовать процесс без использования регистратора. Такая экономия позволит сократить расходы на оборудование, а также снизить затраты на последующий сервис всей созданной видеосистемы. Чтобы была возможность просматривать транслируемую картинку после съёмки, в данном приложении можно настроить функцию записи на карту SD или сохранение в диск на облачном сервисе.
Использование мобильного приложения под названием TinyCam Monitor позволит одновременно наблюдать, что происходит в зоне видимости сразу нескольких IP-камер. Интерфейс программы рассчитан на максимальное подключение видеокамер в размере шестнадцати устройств. В платной версии, которая называется TinyCam Monitor Pro, возможности значительно расширены. К примеру, здесь становятся доступными такие опции, как:

  1. сохранение данных на сервер FTP, облачный сервер или стандартную карту памяти формата SD;
  2. неограниченная передача звуковых дорожек в двух направлениях, в случае, когда устройства могут поддерживать такую опцию;
  3. фоновая звуковая передача;
  4. работа с датчиками движения – аппаратными и программными;
  5. шифрование полученных данных и их последующая передача по SSL-протоколу;
  6. дополнительный бонус от разработчика – техническая поддержка на бесплатной основе.
    Отзывы владельцев приложения TinyCam Monitor говорят о том, что программа представляет собой один из лучших проектов, по сравнению с современниками.

Для чего нужен маршрутизатор: Видео

Работаю частным компьютерным мастером. Профессионально занимаюсь ремонтом компьютеров более 12 лет, как любитель с 90-х годов.
Два года проработал руководителем сервисного центра, специализирующегося на подключении абонентов к интернету и компьютерной помощи.

Что такое ip камера для дома как подключить

Камеры подключаем к роутеру по схедующей схеме (рис. 0):

Существуют камеры двух видов: одни работают по протоколу rstp, другие берут картинку через http. Поддерживает ли ваша камера rtsp можно узнать из сопроводительной документации.

Для работы камер с rstp на роутере нужно настроить проброс портов (port forwarding — так обычно называется эта настройка в меню роутеров) для протокола rtsp (порт 554, протокол UDP).

Для работы камер через http на роутере нужно настроить проброс портов для протокола http (порт 80 и 8080, протокол tcp)

ПРИМЕР для схемына рис. 0 нужно для камеры 1 сделать проброс порта UDP 554 на порт 554 до ip 192.168.1.2 и для камеры 2 проброс порта 555 на порт 554 до ip 192.168.1.3

Пример проброса портов для роутера Netgear JNR1010 (кликните по картинке для ее увеличения):

Настройки на камерах:

Для большинства камер может потребоваться на самой камере создать пользователя с правами на просмотр или вещание. Если подобное не предусмотрено производителем, то используется логин и пароль для доступа на web-интерфейс камеры. Связку логина и пароля нужно ввести при подключении камеры к серверу видеонаблюдения в разделе «настройки подключения канала».

Читать еще:  Бизнес кирпич по домашнему

Если вещание с камеры начинает идти без введенных логина и пароля, то рекомендуется пересмотреть настройки на камере, т.к поток в этом случае может быть получен неавторизированными пользователями.

Остальные настройки очень индивидуальны для разных камер. Ниже сводная таблица рекомендуемых настроек камер для каждого тарифа:

Кодек (Video Encoder)

Максимальное рекомендуемое разрешение

** не путать с MJPEG.

Подключение камер к серверу видеонаблюдения

Для доступа к интерфейсу просмотра камер нужно открыть в браузере адрес http://video.mark.ru:8080

Для доступа к интерфейсу настройки и управления камерами нужно открыть в браузере адрес http://video.mark.ru:5555

В открывшемся окне авторизации ввести свой логин от услуги. Он имеет вид xxxx@yyyy и пароль

Откроется окно с списком доступных камер.

Для настройки камеры нужно выбрать ее из списка и нажать на кнопку Редактировать (она обведена на рисунке выше).

В разделе «настройки подключения канала» нужно задать IP адрес камеры, выбрать производителя и модель, соответствующую модели Вашей камеры. Если такого производителя или модели в списке нет, то можно попробовать подобрать те настройки которые подойдут Вашей камере.

Далее необходимо нажать на кнопку «Задать сетевые порты» и проверить/скорректировать порты которые пробрасывались на роутере. Если пробрасывался не стандартный rtsp порт номер 554 или 80 в случае http (или подключается вторая и последующие камеры через один роутер), то нужно в открывшемся окне снять галочку с System.Windows.Data.Binding и в самое правое поле записать номер, соответствующий номеру пробрасываемого на роутере порта для подключаемой камеры:

ПРИМЕР В схеме с рис0 (которая находится в самом начале инструкции) для камеры1 остается стандартный rtsp порт 554, для камеры2 rtsp порт меняется на 555.

В поле логин и пароль нужно ввести логин и пароль, который Вы используете для доступа на web-интерфейс Вашей камеры.

В общем виде настройки должны выглядеть вот так:

Если настройки камеры были выставлены корректно, в окне настройки должна появиться картинка с камеры (изображение может появиться с задержкой до 60 секунд). Для ускорения процесса рекомендуем воспользоваться интерфейсом просмотра на video.mark.ru.

Для cохранения изменений нужно нажать кнопку «сохранить»

Дополнительные настройки.

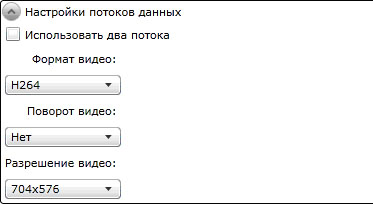

В «настройках потока данных» нужно выбрать Формат видео H264, разрешение видео установить рекомендованным для выбранного Вами тарифного плана на камеру.

Для Сохранения изменений нужно нажать кнопку «сохранить».

Настройка и тесты

После готовности системы к работе необходимо поменять подсеть, в которой работает камера. Мы используем для этого Configtool, где вручную прописывается новый адрес IP камеры. Далее, используя браузер, можно перейти в адрес веб-интерфейса камеры и произвести дополнительные настройки:

  • установить качество изображения, в том числе частоту кадров, битрейт, разрешение и прочие характеристики;
  • настроить сценарии срабатывания тревоги, выставить зоны и линии для отслеживания;
  • определить параметры соединения с сетью;
  • отрегулировать использование хранилища и многое другое.

Впрочем, основная цель – проверить доступность интерфейса камеры и далее протестировать ее работу в реальных условиях. Откройте соответствующую вкладку и проверьте стабильность работы устройства.

Картинка должна быть четкой, не смазанной, а при наличии встроенного микрофона звук также необходимо проверить на предмет искажений. Попробуйте потрясти камеру или резко изменить ее положение – изображение не должно покрываться “артефактами” и подтормаживать.

Если проблемы все же возникли, проверьте качество подключения, правильность использованной схемы и характеристики устройств. Но в целом, если вы придерживались наших рекомендаций, – сложности исключены.
